Otomotiv ağları şu anda büyük bir mimari dönüşümden geçiyor. Seviye 4 otonom sürüş ve gelişmiş yazılım tabanlı araçlara doğru ilerlerken, fiziksel katman – yani aracın tam anlamıyla “araç içi veri omurgası (in-vehicle data backbone)” – fiziksel sınırlarına ulaşmış durumda.
UTP (Unshielded Twisted Pair) kablolarından STP (Shielded Twisted Pair) kablolarına ve şimdi de Koaksiyel ve Optik Fiber kablolara geçiş, sadece bir hız meselesi değil; elektromanyetik fizikle bir mücadeledir.

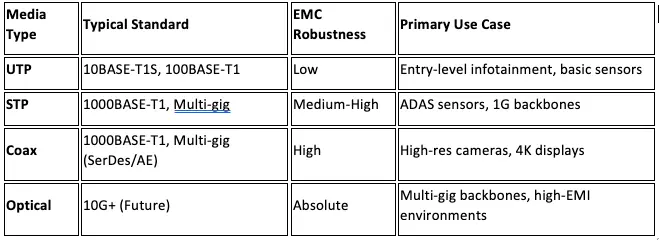

Otomotiv Ethernet Ortamlarının Gelişimi
Daha sağlam kablolama sistemlerine geçiş, basit bir fizik kuralına dayanmaktadır: veri hızları ve taşıyıcı frekans arttıkça sinyal bütünlüğü (signal integrity) gürültüye karşı daha hassas hale gelir ve kablonun kendisi bir anten gibi davranmaya başlar. Eskiden saniyede 10 veya 100 megabit hızlarında kabul edilebilir olan durum, gigabit ve multi-gigabit hızlarında giderek daha hassas hale gelmektedir.
“Laboratuvar ve Araç İçi Ortam Farklılıkları ” Karşılaştırması
Sessiz bir test tezgahında çalışan bir kablo tasarlamak bir şeydir; elektrikli bir araçta anahtarlamalı bir güç kaynağının veya bir invertörün yanında çalışan bir kablo tasarlamak ise bambaşka bir şeydir.
Sektörün koaksiyel kablo ve fiber optiğe yönelmesinin ardındaki temel etken, araç içi yüksek hızlı ağ bağlantısıyla ilişkili ve hızla artan EMI/EMC (Araç içi yüksek frekanslı anahtarlama kaynakları (inverterler, DC-DC dönüştürücüler) nedeniyle oluşan geniş bant elektromanyetik gürültü) sorunudur. Uygulamada, araç içi test sonuçları genellikle laboratuvar ölçümlerinden önemli ölçüde farklılık gösterir. Bunun bilinen bir örneği, laboratuvar testlerini geçen ancak araç ortamında güvenilir bir şekilde çalışamayan UTP üzerinden 1000BASE-T1 kablo demetidir. 1000base-T1 için, STP, daha sağlam EMC marjı sağlayan 1000BASE-T1 otomotiv etherneti için fiili standart bakır iletim ortamı haline gelmiştir. Buna rağmen, koaksiyel kablolama, sürekli 360 derecelik ekranlaması sayesinde üstün EMC performansı sunar ve bu da onu multi-gigabit bağlantılar için daha sağlam bir çözüm haline getirir. Ancak nihayetinde, araç içindeki elektromanyetik sorunları temelden ortadan kaldıran fiber optik, uzun vadeli nihai çözüm olarak konumlanmaktadır.
Geçiş Süreci Neden Hızlanıyor?
1. EMI/EMC Eşiği
1 Gbps'nin üzerindeki hızlarda, UTP kabloları dış gürültüden etkilenmeden kendi emisyonlarını kontrol altında tutmakta zorlanır. STP kabloları, çiftleri folyo ile sararak bu sorunu çözer; ancak bu, sonlandırma sürecine ağırlık ve karmaşıklık katar.
2. Koaksiyel Kablonun Yükselişi
Uzun süredir yüksek frekanslı RF uygulamaları için altın standart olarak kabul edilen koaksiyel kablo, modern araçların elektriksel gürültünün yoğun olduğu ortamlarında öngörülebilir ve iyi kontrol edilen bir iletim yolu sunar. Üstün ekranlama performansı, onu Multi-Gigabit Otomotiv Ethernet için giderek daha cazip hale getirerek, 10 Gbps ve ötesine kadar güvenilir bir şekilde genişletir.
3. Optik – Nihai Çözüm
Optik fiber, otomotiv ağları için en üst düzey çözümdür. Verileri elektronlar yerine fotonlar halinde ileterek birçok belirleyici avantaj sunar:
- Tam galvanik izolasyon – toprak döngüleri ve ECU’lar arasında elektriksel kısa devre riski yoktur
- Sıfır EMI duyarlılığı – elektromanyetik parazit yaymaz ve bundan etkilenmez
- Ağırlık azaltma – cam veya plastik fiber, bakırdan önemli ölçüde daha hafiftir; bu da elektrikli araçların menzilini ve verimliliğini doğrudan destekler.
Sonuç Olarak
Araç mimarileri bilgi işlem gücünü giderek daha fazla yoğunlaştırıp veri aktarım hızlarını yükseltmeye devam ettikçe, fiziksel katman seçimleri artık ikincil tasarım kararları olmaktan çıkmaktadır. Bu seçimler, sistem güvenilirliği, ölçeklenebilirliği ve performansı açısından kritik öneme sahip etkenler — ya da darboğazlar — haline gelmektedir. Sektörün bakırdan ışığa doğru istikrarlı ilerleyişi, yalnızca teknolojik bir hırsı değil, aynı zamanda modern araçların içindeki fiziksel gerçekliklere yönelik pragmatik bir yanıtı da yansıtmaktadır.
