Osiloskop probları, osiloskobu test edilen sinyale bağlayan kritik araçlardır. Basit kablolardan çok daha fazlası olan prob türleri, farklı sinyal türleri, güç seviyeleri ve ölçüm ihtiyaçlarını karşılamak üzere tasarlanmıştır. Bir radyo frekansı vericisinde sorun giderme ya da yüksek hızlı dijital mantık devrelerinde zamanlama analizi gibi uygulamalar için özel olarak tasarlanmış farklı prob türleri bulunmaktadır.
Osiloskop probları sadece kablolar değildir. Osiloskopların gözleri ve kulaklarıdır. Prob tipi, farklı sinyal türleri, güç seviyeleri ve ölçüm ihtiyaçlarını karşılamak üzere tasarlanmıştır. Radyo frekansı vericisinde sorun giderme veya yüksek hızlı dijital mantık devresinde zamanlamayı ince ayarlama gibi görevler için, bu görevlere uygun olarak tasarlanmış ideal bir prob vardır.
Bu makalede, projeleriniz için doğru probları seçmek için bilmeniz gereken osiloskop probları ve prob zayıflama faktörü, bant genişliği ve yükleme etkileri gibi kavramlar hakkında bilgi edinebilirsiniz.
Osiloskoplar, mühendislerin elektriksel sinyallerin dalga formlarını zaman ekseninde görselleştirmesine olanak tanır.. Zaman içinde voltaj sinyallerinin genliklerini ölçer, dalga formlarının şekillerini görüntüler ve tepe-tepe voltajları, frekanslar, darbe genişlikleri, yükselme süreleri, düşme süreleri, modülasyon, zamanlamalar ve daha fazlası gibi temel özellikleri hesaplar. Birçok osiloskop, sinyallerin frekans alanı görselleştirmesini sağlayarak spektrum analizörü olarak da kullanılabilir.
Peki osiloskoplar test noktalarından sinyalleri nasıl alır? Bu, osiloskop probları aracılığıyla gerçekleşir.
Osiloskop probları nedir?
Osiloskop probu, osiloskobu bir devreye veya sinyal kaynağına bağlamak için kullanılan bir cihazdır. Test noktasından osiloskopun girişine elektrik sinyallerini minimum bozulma veya sinyal kaybıyla aktarır. Kullanıcıyı ve osiloskobu yüksek voltajlardan ve istenmeyen gürültüden korurken, doğru sinyal yakalamayı sağlayan bir osiloskop probu seçmelisiniz. Bu, aşağıdakileri yapan önemli bir aksesuardır:
- test edilen cihazdaki (DUT) hedef elektriksel özelliği algılar
- gerekirse sinyali zayıflatır, ölçeklendirir veya koşullandırır
- test noktasını osiloskopun giriş kanalına fiziksel olarak bağlar
Osiloskop problarını fotoğraf lenslerine benzetebilirsiniz. Farklı lenslerin kameraların farklı aydınlatma koşullarına uyum sağlamasına yardımcı olduğu gibi, osiloskop probları da osiloskopun çeşitli özelliklere sahip farklı elektriksel parametreleri algılamasına yardımcı olur. Problar basit teller değildir; osiloskopların sinyalleri ölçmesini ve görüntülemesini sağlayan pasif, bazen de aktif bileşenler içerirler:
- normal analog voltajlar
- düşük ve yüksek hızlı dijital sinyaller
- yüksek voltaj sinyalleri
- yüksek frekanslı sinyaller
- radyo frekansı (RF) sinyalleri
- akımlar
- gürültü ve dalgalanma gibi güç kaynağı özellikleri
- optik sinyaller
Osiloskop problarının farklı türleri nelerdir?

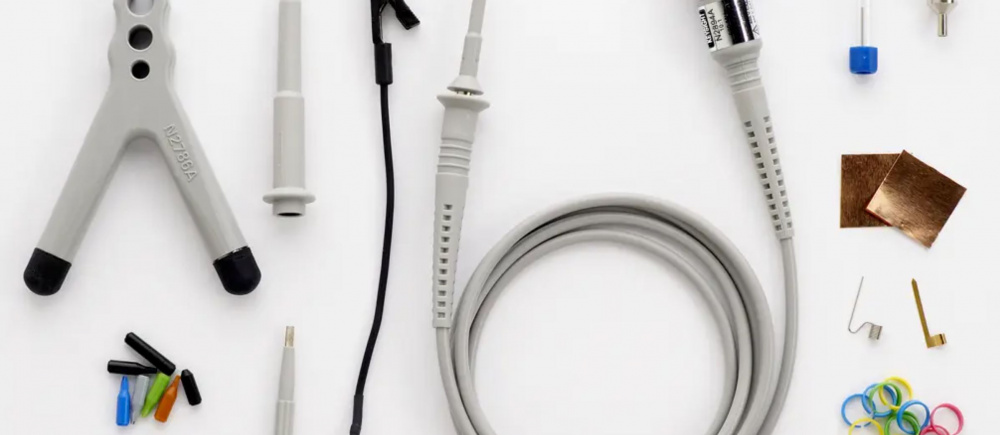

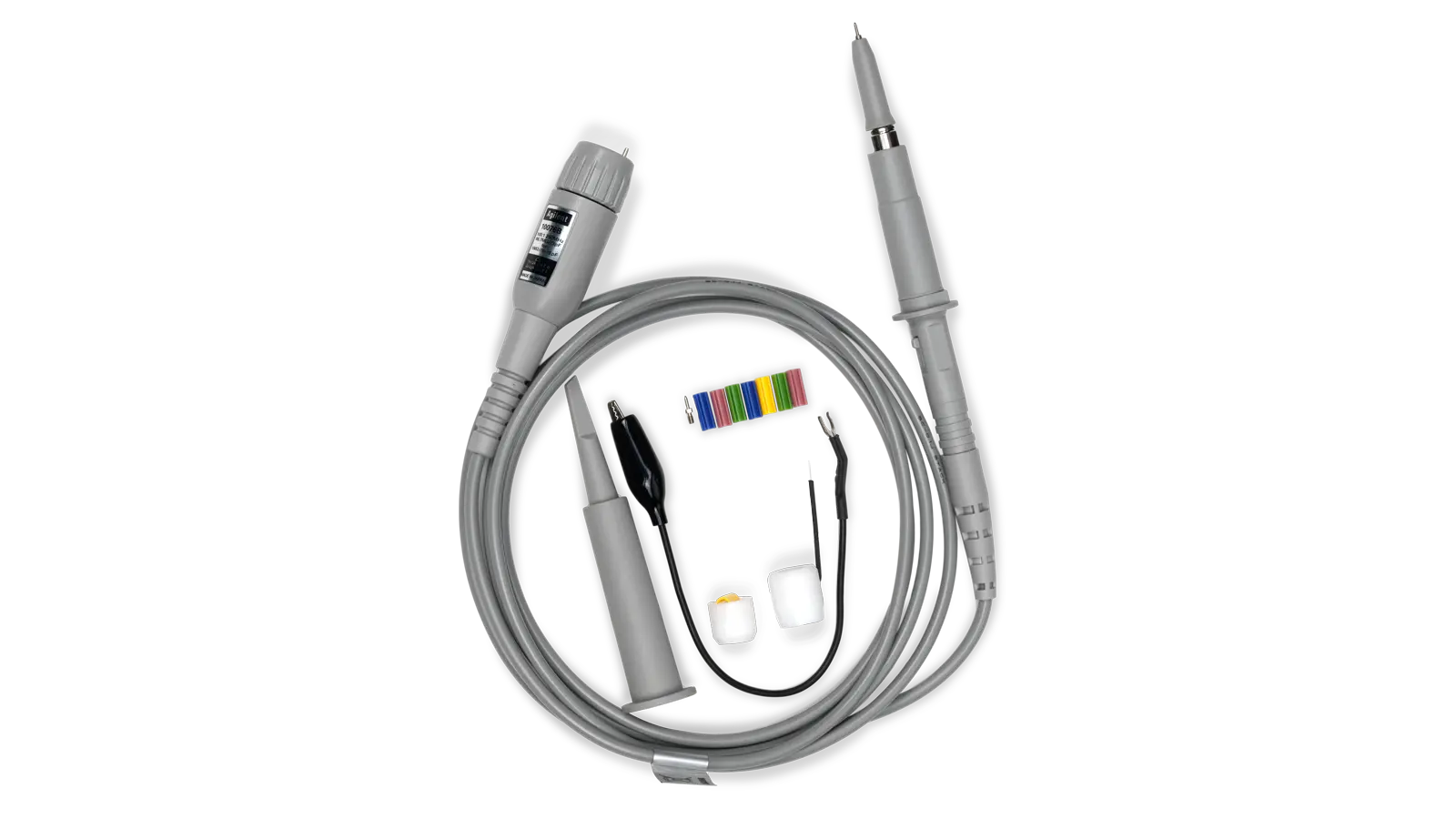

Şekil 1. 10076C yüksek gerilim pasif prob
Osiloskop probları üç tamamlayıcı eksen boyunca sınıflandırılabilir: amaç, yapı ve ölçüm yöntemi.
Amaca Göre Osiloskop Problarının Türleri
Algıladıkları şeye göre, bazı yaygın prob türleri şunlardır:
- gerilim probları
- akım probları
- yüksek gerilim probları
- yüksek frekans probları
- güç rayı probları
- optik problar
- zaman alanı yansıma ölçümü ve zaman alanı iletim probları
Ancak, birazdan göreceğimiz gibi, probların başka şekillerde sınıflandırıldığı başka yönler de vardır.
Yapısına göre türleri — pasif ve aktif problar
Problar, yapıları ve bileşenlerine göre şu şekilde sınıflandırılır:
- Pasif problar: Giriş sinyallerine pasif olarak yanıt veren dirençler ve kapasitörler gibi bileşenler içerir. Yapıları basittir, ancak bu da kullanım alanlarını özel uygulamalarla sınırlar.
- Aktif problar: Daha iyi giriş empedansı ve diğer özellikler elde etmek için aktif bileşenler (transistörler veya işlemsel amplifikatörler gibi) içeren daha karmaşık devreler içerirler. Doğru çalışabilmeleri için osiloskoptan veya pillerden ek güç gerektirirler.
Pasif ve aktif problar arasındaki bazı temel farklar aşağıda gösterilmiştir.

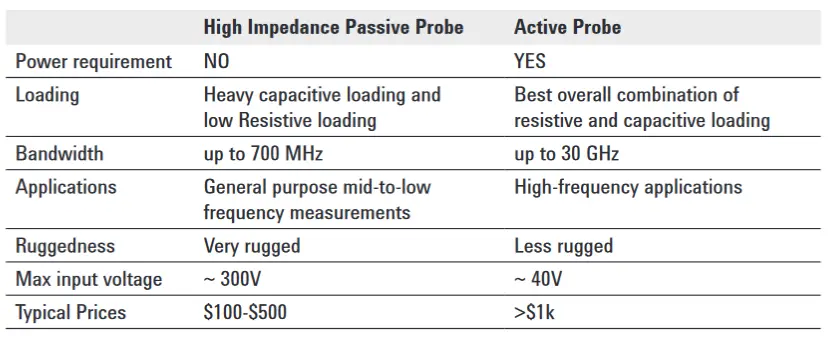

Şekil 2. Aktif problar ve pasif problar
Ölçüm yöntemine göre türleri

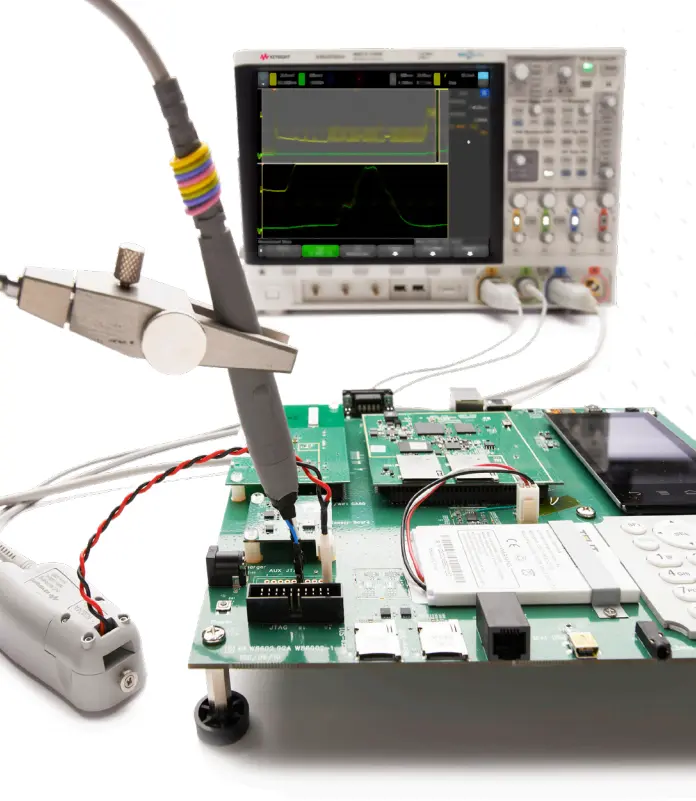

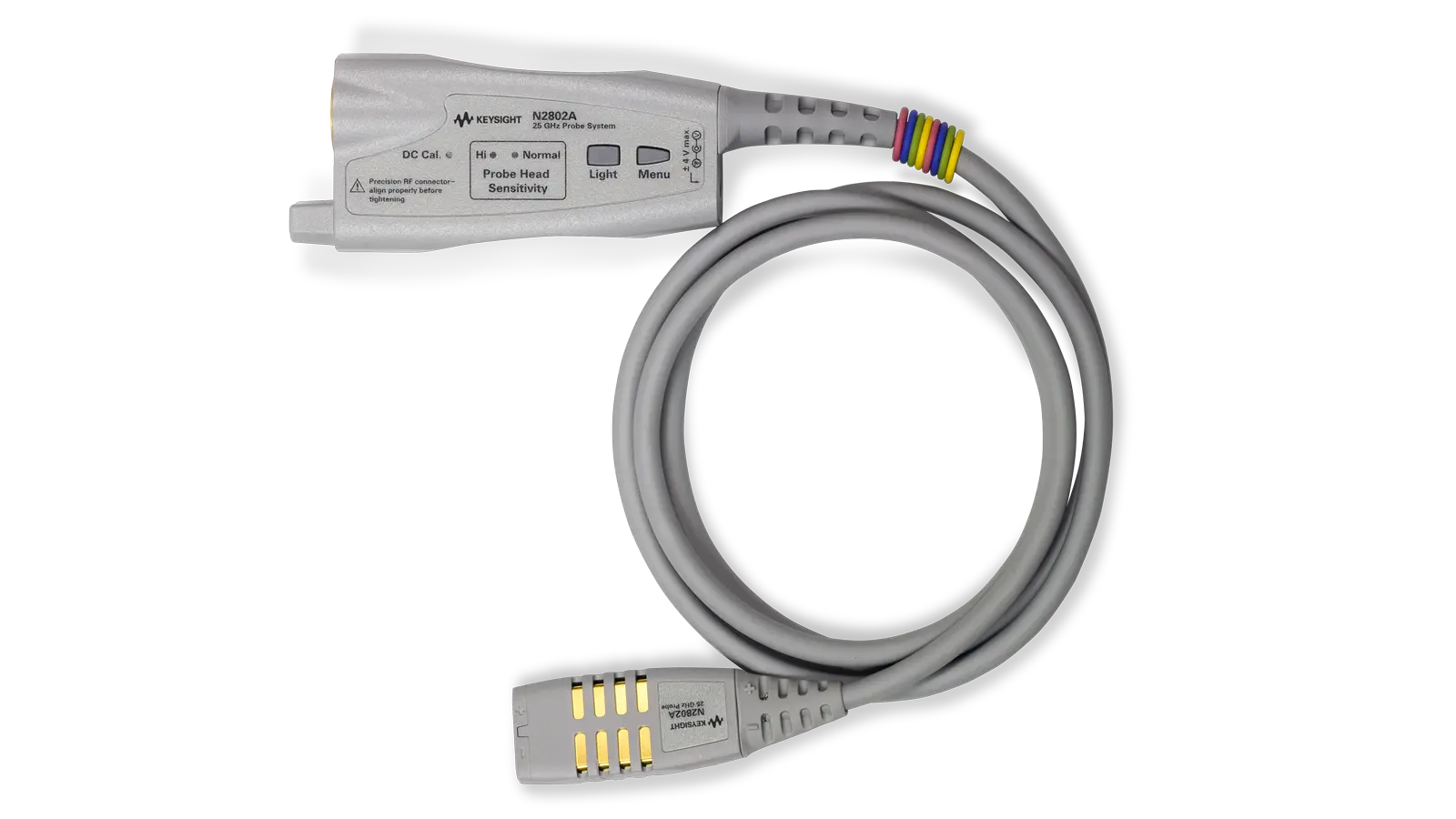

Şekil 3. N2802A yüksek frekanslı diferansiyel prob
Ölçüm yöntemine göre, problar tek uçlu veya diferansiyel olabilir.
“Tek uçlu prob”, ikisi arasında daha basit ve daha yaygın olanıdır. Test noktasındaki voltajı devrenin toprak referansına göre ölçer. Referansı elde etmek için devre toprağına bağlı kısa bir toprak kablosu vardır. Sadece birincil kablo gerçek sinyali algıladığı için tek uçlu olarak adlandırılır.
Buna karşılık, “diferansiyel prob” gürültüyü filtrelemek için tasarlanmış, benzer uzunluk ve yapıya sahip iki algılama kablosundan oluşur. Prob uçları, diferansiyel voltajın ölçüleceği iki test noktasına yerleştirilir. İki uçtan gelen sinyaller probdaki diferansiyel amplifikatöre girer.
Amplifikatör, her iki sinyali de eşit şekilde etkileyen ortak mod gürültüsünü çıkarır ve aralarındaki farkı amplifiye eder. Probenin avantajı, gürültü giderici tasarımı sayesinde, benzer düzeyde gürültü varlığında düşük genlikli sinyalleri ölçebilmesidir. Her iki kablonun da topraklanması gerekmez.
Osiloskop problarının temel kavramları
Bir uygulama için doğru probu seçmek için osiloskop problarının bazı özelliklerini anlamak çok önemlidir. Daha önce de belirtildiği gibi, problar sadece basit kablolar değildir, pasif veya aktif devreler içerirler. Aşağıdaki kavramlar, probların iç devreleri ve çalışma prensiplerinden kaynaklanan faktörler veya sonuçlardır.
Osiloskop giriş kapasitansı, direnci ve empedansı probları nasıl etkiler?

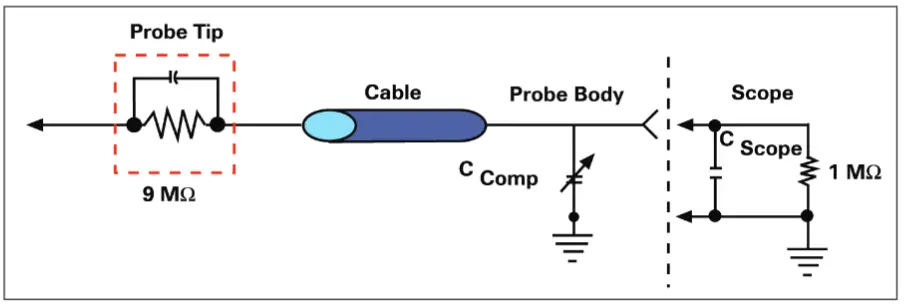

Şekil 4. Osiloskop ve prob dirençleri ve kapasitansları
Osiloskop test edilen devreye bağlandığında, ek bir yük gibi davranır. Bu yükleme etkilerini en aza indirmek için, her osiloskop giriş kanalı genellikle bir direnç ve kondansatör içerir.
1-10 megaohm (MΩ) mertebesinde yüksek bir giriş direnci, çekilen akımı minimumda tutar. Yüksek frekanslı sinyaller için yüksek empedans sağlamak üzere 10-20 piko farad (pF) mertebesinde düşük bir giriş kapasitansı ile birleştirilir.
Probun empedansı, bu giriş empedansı ile uyumlu olmalıdır.
Prob yüklemesi nedir ve sinyal ölçümlerini nasıl etkiler?
Prob, test edilen devreye temas ettiğinde, devrenin bir parçası haline gelir ve çalışmasını etkiler. Prob yüklemesi, probun ölçülen devre üzerindeki etkisidir. Prob yüklemesi, iki fenomen nedeniyle yanlış ölçümlere neden olabilir:
- Kapasitif yükleme: Çoğu prob, test noktasında paralel kondansatör ve alçak geçiren filtre gibi davranan doğal bir kapasitansa sahiptir. Bu, içeriğin bir kısmını filtreleyerek veya yükselme sürelerini yavaşlatarak yüksek frekanslı giriş sinyallerini olumsuz etkiler.
- Dirençli veya empedans yüklemesi: Problar ayrıca doğal bir direnç veya empedansa sahiptir. Test noktasında, prob bir voltaj bölücü gibi davranır. Özellikle probun empedansı devrenin empedansına benzer ise, sinyal genliğini azaltabilir.
İyi problar, yüksek giriş empedansları ve düşük kapasitansları sayesinde bu etkileri en aza indirecek şekilde tasarlanmıştır. Aktif prob kullanmanın temel nedeni, belirli bir uygulama ve yaygın sinyal frekansları için yüksek giriş empedansını ve düşük kapasitansını dinamik olarak ayarlamaktır.
Düşük prob yüklemesi, yüksek sinyal bütünlüğü ve doğru ölçümler sağlar.
Osiloskoplarda prob bant genişliğinin önemi nedir?

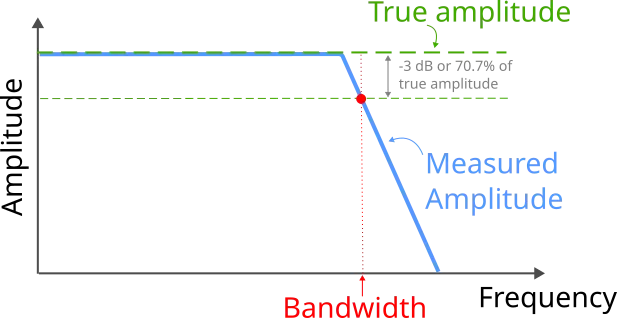

Şekil 5. Ölçülen genlik, bant genişliği eşiğine kadar gerçek genliğe yakındır.
Osiloskoplar bağlamında bant genişliği, ölçülen genliğin genellikle 3 desibel (dB) veya daha az zayıflama ile gerçek genliğe yakın olduğu sinyal frekans aralığıdır.
Bant genişliği eşiğinde, sinyal 3 dB zayıflamıştır. Bu bant genişliği frekansının ötesinde, zayıflama artar ve genlik ya keskin bir şekilde düşer (düz frekans tepkisi) ya da kademeli olarak azalır (Gauss tepkisi).
Ancak, zayıflama dikkate alınması gereken tek faktör değildir. 100 megahertz (MHz) bant genişliği, cihazın temel frekansı 100 MHz içinde olan basit bir sinüzoidal sinyali doğru bir şekilde ölçebileceği anlamına gelir.
Ancak, dijital sinyalin kare dalgası gibi daha karmaşık bir dalga formu, aşağıda gösterildiği gibi bir temel frekans ve birkaç yüksek harmonik frekanstan oluşur.

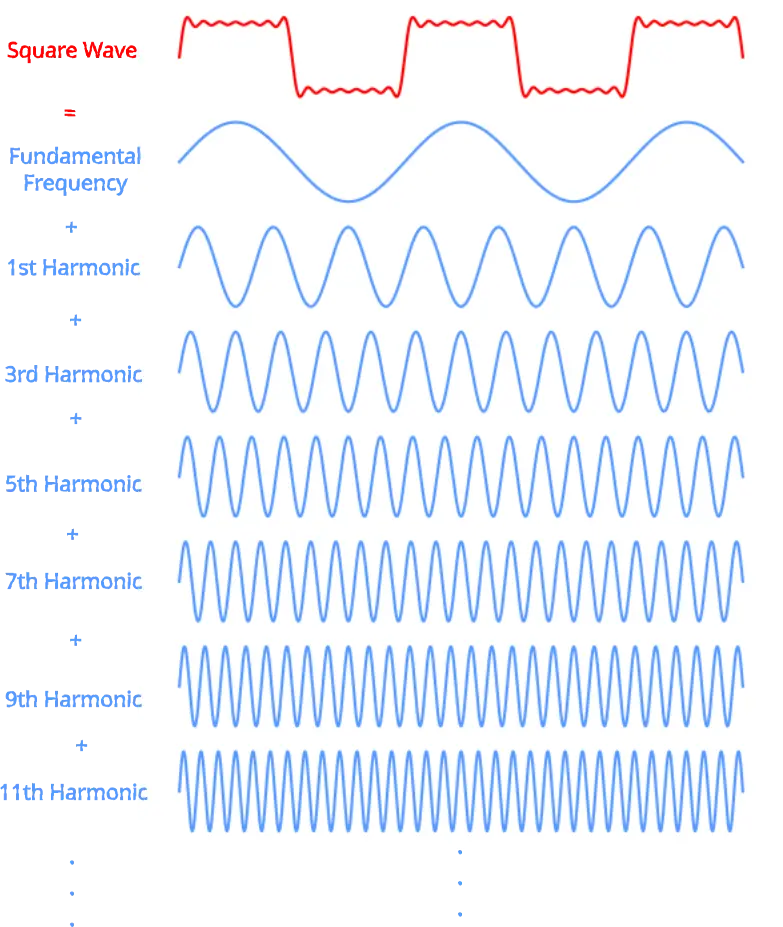

Şekil 6. Kare dalganın harmoniklere ayrışması. Bant genişliği, daha yüksek harmonik frekansları ölçmek için yeterince yüksek olmalıdır.
Dalga formunun şeklini doğru bir şekilde ölçmek için, bant genişliği harmonikleri barındırabilmek için maksimum temel frekansın üç ila beş katı olmalıdır.
Örneğin, evrensel seri veriyolu (USB) 3.0 dijital sinyallerini görüntülemek istiyorsanız, temel frekansı yaklaşık 2,5 gigahertz (GHz) civarındadır. Bu nedenle, osiloskoptaki bant genişliğinin yaklaşık 7,5-12,5 GHz arasında olması gerekir.
Prob bant genişliğinin darboğaz oluşturmasını önlemek için, her zaman osiloskopun bant genişliğinden daha yüksek olduğundan emin olun.
Prob zayıflaması nedir ve önemi nedir?
Zayıflama oranı veya faktörü, probun temel bir özelliğidir. Probun, osiloskopun BNC veya diğer konektörüne ulaşmadan önce giriş voltajını azalttığı orandır.
Çok yaygın bir oran 10:1'dir, bu da voltajın gerçek değerinin onda birine düşürüldüğü anlamına gelir. 1:1 oranı, zayıflama olmadığı ve çok yüksek hassasiyet olduğu anlamına gelir, bu da düşük voltajlı sinyaller için uygundur. Bazı yüksek voltajlı pasif problar, 100:1 gibi yüksek zayıflama oranlarına sahiptir. Osiloskop, grafikleri ve değerleri görüntülemeden önce okumaları ters zayıflama oranına göre ölçeklendirir.
Zayıflama oranları aşağıdaki hususları ele alır:
- Maksimum voltaj koruması: Giriş voltajlarını osiloskopun maksimum nominal voltajının altında tutar.
- Geliştirilmiş bant genişliği: Zayıflatılmış problar genellikle daha iyi bant genişliği performansına sahiptir. Yüksek frekanslı sinyaller, yüksek empedanslı zayıflatılmış problar aracılığıyla daha iyi iletilir, bu da hızlı kenar geçişleri ve yüksek frekanslı bileşenlerin daha doğru ölçümüne olanak tanır.
- Azaltılmış yükleme: Zayıflatılmış problar genellikle 1 MΩ dirençli 1:1 probla karşılaştırıldığında 10:1 prob için 10 MΩ gibi daha yüksek dirence sahiptir. Daha yüksek direnç, devre üzerindeki yükleme etkisini azaltır.
- Daha iyi sinyal-gürültü oranı: 10:1 prob kullanıldığında, prob tarafından alınan tüm gürültü de zayıflatılır, böylece sinyalin kalitesi iyileştirilir.
Prob kompanzasyonu nedir ve neden gereklidir?

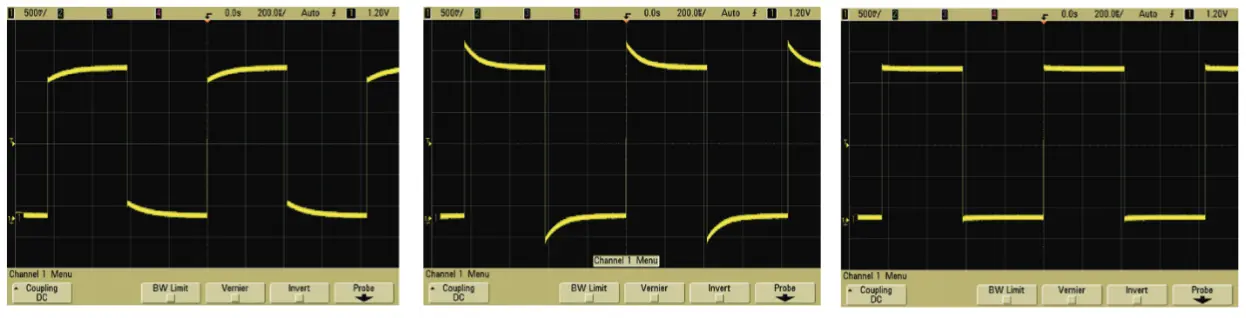

Şekil 7. Kompanzasyon, aşırı kompanzasyon ve doğru kompanzasyon altında prob
Kompanzasyon, prob ve osiloskop giriş empedanslarının, çoğu frekansta ölçülen sinyalin bozulmasını en aza indirecek şekilde eşleştirilmesini sağlayan bir ayarlamadır.
Uygun kompanzasyon olmadan, probun kapasitif yüklemesi yüksek frekans bileşenlerini filtreleyebilir ve sinyali bozabilir.
Uygun kompanzasyon, osiloskopun giriş kapasitansına uyacak şekilde probdaki değişken kapasitörün kalibre edilmesini içerir. Çoğu pasif probda, bu amaçla prob gövdesinde küçük bir ayarlanabilir vida bulunur.
Prob, genellikle kare dalga olan bir kalibrasyon sinyali üreten bir osiloskop kanalına bağlanır. Dalga formu osiloskopta gözlemlenir. Dengeleme yapılmamış bir prob, yüksek ve düşük voltajlar arasında keskin geçişler yerine yuvarlatılmış (az dengelenmiş) veya abartılı (aşırı dengelenmiş) köşelere sahip bir dalga formu ile sonuçlanır.
Uygulamanız için doğru osiloskop probunu nasıl seçersiniz?

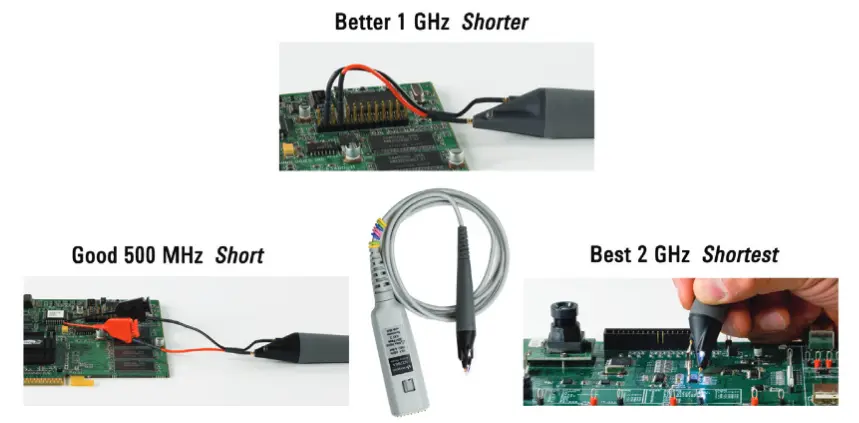

Şekil 8. Daha yüksek prob bant genişliği ve daha düşük parazitik bileşenler elde etmek için kısa kablolar kullanın
Doğru Osiloskop Probu Seçme: İpuçları ve Dikkat Edilmesi Gerekenler:
- Zamanlamaları doğru bir şekilde ölçün: Doğru zamanlama ölçümleri yüksek bant genişlikleri gerektirir. Genel olarak, aktif problar pasif problar göre çok daha yüksek bant genişliklerine (>500 MHz) sahiptir. Ancak bunun istisnası, düşük empedanslı direnç bölücü pasif problar. Bu problar çok yüksek bant genişliklerini (GHz aralığı) destekler, sağlam ve ucuzdur. Ancak, bunları kullanmak için osiloskopun 50 Ω gibi düşük bir giriş empedansına sahip olması gerektiğini ve bunun yüksek dirençli yüklemeye neden olarak sinyal genliğini büyük ölçüde azalttığını unutmayın.
- Yüksek hızlı sinyalleri analiz edin: Aktif problar, düşük kapasitif yükleri ve yüksek bant genişlikleri nedeniyle yüksek hızlı sinyaller için daha uygundur. Ancak, yüksek frekanslı sinyaller için, kablolardaki parazitik bileşenlerin çok daha düşük bağlantı bant genişliği ve bozulmuş performansla sonuçlandığını unutmayın. Bağlantı bant genişliğini yüksek tutmak için çok kısa kablolar kullanın.
- Yüksek frekanslarda prob yükleme etkilerini göz önünde bulundurun: Sinyal frekansı arttıkça giriş empedansı azalır. Düşük frekanslarda, giriş empedansı yayınlanan 10 MΩ değerinden başlayabilir. Ancak frekanslar arttıkça, pasif ve aktif problar için empedans farklı oranlarda düşer. Pasif problar için bu düşüş, aktif problar için olduğundan çok daha hızlıdır. Yüksek empedans, yükleme etkilerini azaltmak için ideal olduğundan, yüksek frekanslı sinyaller için pasif problar yerine aktif problar kullanmayı düşünün.
- Prob yüklemesini ölçün: Bir devreyi probla ölçmeden önce, prob ucunuzu devrenizdeki bir noktaya bağlayın ve ardından ikinci bir probu aynı noktaya bağlayın. İdeal olarak, sinyallerde herhangi bir değişiklik görmemelisiniz. Bir değişiklik görürseniz, bunun nedeni prob yüklemesidir.
- Akım ölçüm ipuçları: Akım probunuzu degauss ederek çekirdekten kalan manyetizmayı giderin ve DC sapmalarını telafi edin.
- Kalibrasyon ve telafiyi sağlayın: Osiloskoplarınızın ve problarınızın kalibre edildiğinden emin olun. Kalibrasyondan sonra, özellikle pasif problar için prob telafisinin doğru ayarlandığından emin olun.
Daha fazla ipucu için aşağıdaki PDF'leri inceleyin:
Yüksek frekanslı veya yüksek voltajlı uygulamalar için özel osiloskop probları var mı?
Yüksek voltajlı uygulamalar için, 10076C 500 MHz osiloskop probu gibi cihazlar 100:1'lik yüksek zayıflama oranları, 66 MΩ'luk yüksek empedanslar ve yüksek maksimum voltajlara sahiptir.
Yoğun devrelerdeki dijital sinyalleri ölçmek gibi yüksek frekanslı uygulamalar için, N2874A gibi problar iki pF'lik çok düşük giriş kapasitansı ve 1,5 GHz'lik yüksek bant genişliği sunar.
Test Uygulamanız için En İyi Osiloskop Probu Seçimi
Bu genel bakışta, osiloskop problarının temel kavramlarını açıkladık, mevcut çeşitli prob türlerini listeledik ve doğru probları seçmek için ipuçları verdik.
