Sinyal Üreteci Doğruluğunun Temellerini Öğrenin

23/01/2024
618 Görüntüleme

Sinyal üreteçleri dünyasına ilk kez girmek göz korkutucu bir yolculuk olabilir. Çok sayıda teknik husus vardır ve hangilerinin odaklanılması gereken en önemli hususlar olduğu her zaman açık değildir. Bu yazı, bir RF sinyal üreteci seçerken bilmeniz gerekenler hakkında rehberlik edecektir.

Sinyal Üreteci Nedir?

Sinyal üreteçleri, gerçek dünya senaryolarını taklit eden çeşitli bileşenler ve sistem test uygulamaları için hassas, son derece kararlı ve özelleştirilebilir test sinyalleri sağlar. Çıkışlar, basit bir sürekli dalgadan daha karmaşık modüle edilmiş dijital sinyallere kadar her şey olabilir. Sinyal jeneratörleri ürün geliştirmenin önemli bir parçasıdır, çünkü ürününüzü tasarım sınırlamaları dahilinde ve ötesinde çeşitli koşullarda test etmek için sinyal bozuklukları uygulamanızı sağlarlar.

Sinyal Üreteci Doğruluğunu Ne Etkiler?

Genlik Doğruluğu

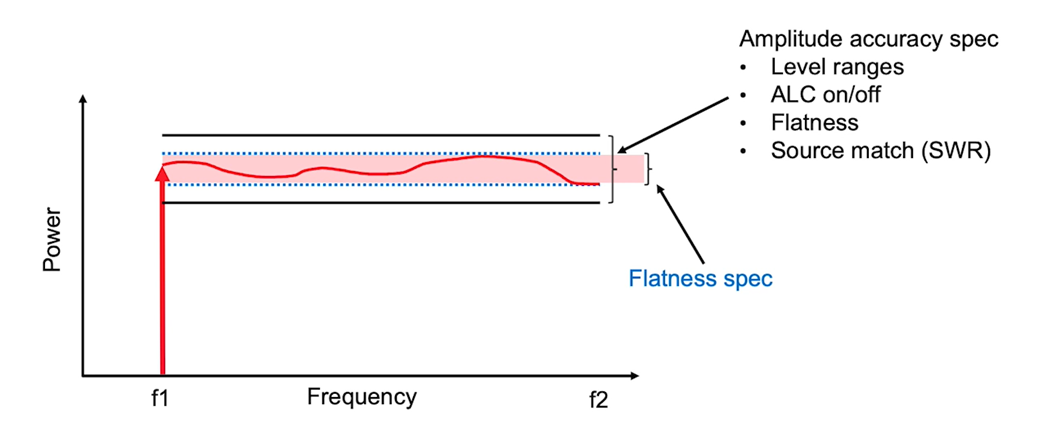

Genlik doğruluğu, sinyal jeneratörünün çıkışının kullanıcı tarafından ayarlanan istenen genliğe yakınlığını karşılaştırır. Filtreleri ve güç amplifikatörlerini test etmek için frekans süpürme örneğini kullanırsak, daha sıkı bir genlik frekansı spesifikasyonuna sahip bir sinyal üreteci seçmek, bir frekans aralığında daha düzgün bir çıkış sağlar. Şekil 1, bir frekans grubu boyunca genlik doğruluğunu belirlerken bir sinyal üretecinin düzlüğünü göstermektedir.

Bir kaynağın frekans genelinde genlik doğruluğu.


Frekans Doğruluğu

Üretilen bir frekansın doğruluğunu anlamak için iki temel faktör, referans osilatörünün kararlılığı ve kaynak kalibrasyonları arasındaki süredir. Kalibrasyonlar arasındaki süre yaşlanma etkisi olarak da bilinir. Frekans doğruluğu, özellikle bantların birbirine daha yakın verilere sahip olduğu RF uygulamaları için hayati öneme sahiptir. Örneğin, kablosuz iletişimde, bir alıcının bitişik bir kanaldan gelen sinyali reddederken bir sinyali ne kadar iyi işleyebileceğini anlamak önemlidir. Zayıf frekans doğruluğu, sinyallerin çok yakın veya çok uzak olmasına neden olur ve test edilen cihazın (DUT) performansı hakkında yanıltıcı bir gösterge verir.


İstenilen sinyal ile üretilen sinyal arasındaki hata farkı.

Spektral Saflık

Her sinyal üretecinin, doğal olarak meydana gelen bir sinyal üzerinde istenmeyen genlik ve faz dalgalanmaları vardır. Bir kaynağın sinyal kararlılığından bağımsız olarak, sistem gereksinimlerine kıyasla daha iyi spektral doğruluğa sahip bir sinyal üreteci seçmek, sinyal üreteci performansını DUT'a göre ölçmenizi engelleyecektir. Spektral saflık, harmoniklerin, alt harmoniklerin, mahmuzların ve faz gürültüsünün değerlendirilmesi ile karakterize edilir. Veri sayfalarında, spektral saflığın tek yan bant (SSB) faz gürültüsü olarak temsil edildiğini görmek yaygındır.


İdeal olmayan çeşitli spektral bileşenler.


EVM Ölçümü

Hata vektör büyüklüğü (EVM), Şekil 4'te gösterildiği gibi, ideal referans sinyali ile belirli bir zamanda ölçülen sinyal arasındaki vektör farkıdır. Bu, bir dijital radyo vericisinin veya alıcısının performansını tanımlamak için yaygın olarak kullanılır. Daha küçük EVM yüzdeleriyle tasarlanan sinyal üreteçleri, daha yüksek veri kapasitesine, daha iyi güç verimliliğine ve geniş bant sinyal gücünü artırmak için sistemler tasarlamanıza ve test etmenize olanak tanır.


EVM, ölçülen gerçek sinyal ile ideal referans sinyali arasındaki farktır.


Distorsiyonun Performans üzerindeki etkisi

Spektral yeniden büyüme, dijital modülasyonlardaki genlik ve faz kaymaları tarafından üretilen bozulmayı ifade eder. Spektral yeniden büyüme, ana kanalın dışına yayılır ve bitişik kanal güç oranı (ACPR) ölçümleri bu özelliğin incelenmesini sağlar. Spektral saflığa benzer şekilde, DUT'un performansını maskelemeyecek üstün bir bozulma testi marjına sahip bir sinyal üreteci seçmek önemlidir.


ACPR ölçümü örneği.


Spektral yeniden büyüme, dijital modülasyonlardaki genlik ve faz kaymaları tarafından üretilen bozulmayı ifade eder. Spektral yeniden büyüme ana kanalın dışına yayılır ve bitişik kanal güç oranı (ACPR) ölçümleri bu özelliğin incelenmesini sağlar. Spektral saflığa benzer şekilde, DUT'un performansını maskelemeyecek üstün bir bozulma testi marjına sahip bir sinyal jeneratörü seçmek önemlidir.
